Detailní popis produktu
SLIM CCT LED pásek 24V Lux Miners s produktovým označením CCT24192 je osvětlovací prvek, který poskytuje možnost měnit chromatičnost osvětlení CCT (Correlated Color Temperature) díky dvěma základním diodám – WW (Warm White) a CW (Cool White). Umožňuje nastavení různých odstínů bílého světla v širokém světelném spektru 2200-6500K, které jsou vhodné jak pro pracovní prostředí tak i chvíle odpočinku. Pro správné ovládání funkcí jsou zapotřebí kompatibilní stmívače a ovladače, které umožňují nastavení chromatičnosti, intenzity a scén světla dle potřeby.
MINI CCT LED pásek 24V od renomovaného výrobce Lux Miners poskytuje prvotřídní kvalitu zpracování s důrazem na špičkové mechanické vlastnosti, jemnou dělitelnost jednotlivých modulů pásku a vynikající světelné parametry. Při jeho vývoji a výrobě byl kladen důraz na dosažení maximální světelné účinnosti (Lm/W) a přesnou reprodukci barev s indexem CRI90+. Označení SLIM/MINI poukazuje na mimořádně úzký design LED pásku se šířkou pouhých 6 mm. SLIM CCT pásek 24V můžete využít pro malosériovou výrobu svítidel a široké spektrum aplikací osvětlení v interiéru.
Důležité prodejní informace
- Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4m v celku) bez napájených napájecích kabelů. Požadujete-li napájení přívodního kabelu využijte související #tablinkslužbu pájení##.
- Originální balení - zahrnuje elektrostatický obal, plastový kotouč s návinem uzkého 24V pásku CCT24192 v délce 5m s napájenými vodiči (AWG22 15cm).
Podstatná technická informace pro CCT použití
- Doporučené použití 1+1=1 (9W + 9W = 9W) - zaručuje konstantní úroveň jasu při CCT míchání barev nebo stmívání osvětlení. Pro tento typ ovládání doporučujeme kompatibilní stmívače a ovladače.
- 18W/1m příkon - je složen z 9W (2200K) + 9W (6500K). Provozování pásku CCT24192 na maximální příkon 18W (obě barvy na plný výkon) na metr není doporučeno. Vede k překročení jeho provozní teploty a následnému nenávratnému poškození.
Jaké technické vlastnosti pro 24V SLIM CCT LED pásek CCT24192 by vám neměli uniknout?
Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky těmto informacím lze produkt využít naplno, v souladu s jeho specifikacemi, a dosáhnout očekávaných výsledků.
- IP20 třída krytí - SLIM LED pásek CCT24192 je vhodný pro použití v interiéru s doporučenu provozní teplotou: -15°C až max. 60°C.
- DC24V provozní napětí - je bezpečné napětí pro domácí i komerční použití. Pro spolehlivé napájení doporučujeme kompatibilní napájecí zdroje.
- 9W/1m příkon v doporučeném režimu (1+1=1) - obecně je považován příkon do 10 W/m za ideální volbu pro dekorativní nebo orientační osvětlení, kde není potřeba vysoká intenzita světla.
- 192 LED /1m počet CCT LED diod na 1 běžný metr - mimořádně vysoká hustota LED diod má pozitivní vliv na dosažení souvislé světelné linie při výrobě osvětlení.
- ≈4,2cm dělitelnost jednotlivých modulů - krácení SLIM pásku CCT24192 je možné pomocí technických nůžek pouze na vyznačeném místě.
- 6mm šířka pásku - PCB (Printed Circuit Boards) je extra úzký, ideální pro aplikace vyžadující minimální rozměry při montáži.
Světelné parametry pro 24V SLIM CCT ledkový pásek CCT24192
- CRI90+ Index při 4000K - vysoký index CRI zaručuje přirozené a přesné podání barev. Osvětlení produkuje lepší kontrast a zvýrazňuje viditelnost detailů.
- ≈ 110Lm/1W účinnost při 4000K - obecně je považována svítivost 100-120Lm/1W za velmi dobrou. Vzhledem k technologii SLIM CCT 2in1 je však na vrcholu své kategorie.
Dostupné produktové varianty a jejich světelné vlastnosti
- CCT (Correlated Color Temperature) spektrum barev se světleným výkonem: WW-2200K (936 Lm/m | CRI 93+ ) - CW-6500K (1166 Lm/m | CRI 92+)
Doplňující technické informace pro MINI CCT LED pásek 24V CCT24192
Uvedené informace jsou určeny pro pokročilé uživatele, světelné techniky nebo montážníky. Slouží k detailní identifikaci technických parametrů produktu.
- 2in1 SMD2835 (Surface-Mounted Device) technologie - zajišťuje vysokou účinnost díky efektivnímu pasivnímu chlazení LED čipů. Ty navíc umožňují 2in1 integraci LED diod CCT barev do jednoho pouzdra. CCT diody jsou umístěny v pouzdře na hliníkové chladicí podložce, což prodlužuje jejich životnost a umožňuje ZIG-ZAG CCT LED pásku SMD2835 24V dosahovat vynikající svítivosti a účinnosti s vyzařovacím úhlem 120°.
- Stmívání a úprava jasu - všechny nízkonapěťové páky poskytují možnost stmívání. Využijte kompatibilní ovladače a stmívače.
- 3oz/ft² měděná vrstva PCB(Printed Circuit Boards) - zesílená měděná vrstva desky plošného spoje zajišťuje vynikající elektrickou a tepelnou vodivost. Poskytuje lepší světlené vlastnosti a chlazení, které zlepšuje celkovou životnost produktu.
- 3M VHB 4914 samolepící páska - poskytuje vynikající lepicí vlastnosti, flexibilitu a schopnost absorbovat vibrace. Odolá UV záření, vlhkosti i extrémním teplotám.
- 3roky záruka - na PREMIUM pásek s označením CCT24192 je poskytována prodloužená záruka.
- EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.
- EAN (European Article Number) kód - celosvětově registrovaný EAN/GTIN (Global Trade Item Number) kód.
- CE-EMC, CE-LVC, CE-RoHS
#kalkulacka#
Výpočet LED zdroje
Pro CCT LED pásky řízené ovladači Sunricher (systém RF, ZigBee, Matter) stačí zdroj polovičního výkonu a kalkulačka s tím již počítá.
Jak vybrat zdroj pro LED pásek?
Rady a typy k montáži MINI CCT pásku Lux Miners CCT24192
Instalace MINI CCT pásku CCT24192 24V je vhodná profesionály a techniky s potřebným vybavením. Během montáže může dojít k poškození pásku vlivem nadměrného ohýbání, prohýbání, kroucení nebo neodborného pájení. Pájení napájecích vodičů na SLIM CCT pásek nebo prodlužování jeho délky nedoporučujeme provádět bez předchozích zkušeností. Více informací se můžete dočíst v článku "jak zapojit LED pásek?". Pro montáž můžete využít také širokou nabídku montážního příslušenství a kabelů.
MINI CCT LED páska 24V CCT24192 je na své spodní straně opatřena speciální oboustrannou lepenkou 3M VHB4914. Tato samolepící páska slouží k montáži na zvolený podklad (důrazně doporučujeme využít LED profily a hliníkové lišty pro osvětlení z důvodu chlazení a ochrany SLIM LED pásku). Ten musí být hladký a odmaštěný. Připojení 24V SLIM CCT pásku k napájecímu napětí doporučujeme provést pájením.
Doporučení před prvním zapojením
MINI CCT ledkový pásek CCT24192 charakterizuje vysoká technická kvalita, s minimem výrobních vad. Přesto vždy doporučujeme provést krátký funkční test před montáží pásku. Testujte pásek maximálně 45 sekund, přičemž je ideální mít ho odmotaný z kotouče pro lepší chlazení. Během testu zkontrolujte, zda všechny diody svítí rovnoměrně, neblikají a nevykazují jiné anomálie. Vyzkoušejte rovněž správnou funkčnost jednotlivých CCT kanálů. Pokud zjistíte jakékoli výrobní vady, okamžitě zahajte reklamační proces. Po montáži není možné spolehlivě rozlišit, zda se jedná o chybu způsobenou ve výrobě, nebo špatnou a neodbornou montáží.

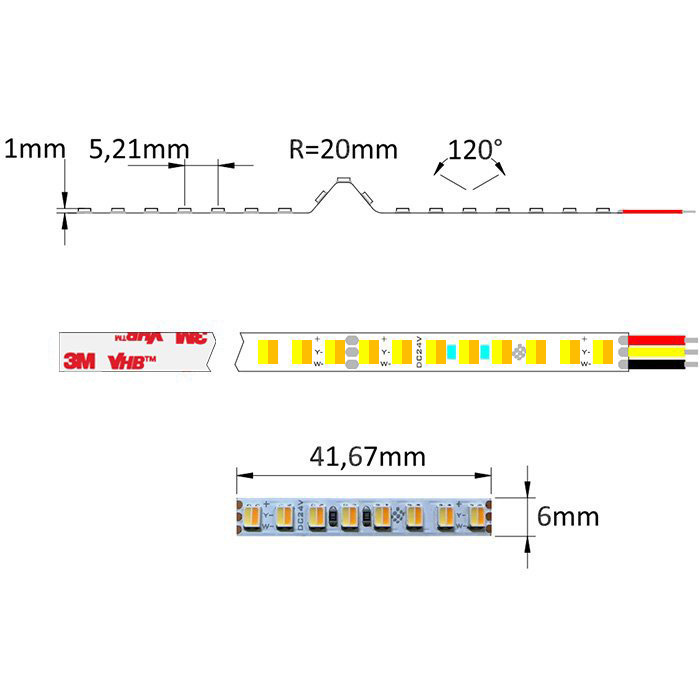

Technický výkres
Parametry produktu:
| napájecí napětí: | 24V DC |
|---|---|
| třída krytí: | IP20 - interiérový (bez krytí) |
| světelný tok: | ≥ 1500 lm |
| barevná teplota CCT pásků od: | 2200 K |
| barevná teplota CCT pásků do: | 6500 K |
| vysoké CRI (Index podání barev): | CRI ≥ 90 |
| počet LED diod/1 běžný metr: | ≤ 240 LED/1bm |
| šířka LED pásku: | 6 mm |
| typ LED čipů: | SMD 2835 |
| návin LED pásku v balení: | 5 m |
| specifické funkce LED pásku: | SLIM - úzký LED pásek |
| stmívatelné LED pásky: | ano |
| příkon: | 18 W/m |
| počet LED na metr: | 192 |
| úhel svitu: | 120° |
| životnost: | až 50 000 h |
| maximální délka zapojení: | 10 m |
| dělitelnost: | 41,67 mm |
| barevná teplota: | 2200 K - 6500 K |
| světelný tok (při zapnutí obou barev): | 2121 lm/m (936 lm/m teplá bílá, 1166 lm/m studená bílá) |
| samolepící páska: | 3M RED VHB |
| pracovní teplota: | -25 až +60°C |
