RGBWW LED pásek 24V Lux Miners | 20W | 60LED | CRI80+

Detailní popis produktu

RGBWW LED pásek 24V Lux Miners s produktovým označením RGBWW2460E je osvětlovací prvek, který kombinuje RGB barvy (Red, Green, Blue) s nastavitelnou CCT chromatičností (Correlated Color Temperature). Předností kombinace 5ti barev (kanálů) na jednom RGBWW pásku jsou téměř neomezené možnosti osvětlení dekorativního, relaxačního nebo funkčního charakteru. Umožňuje vytvořit pestrou paletu barevných RGB odstínů i bílé světlo s přesnou chromatičností, které ideální jak pro pracovní prostory, tak pro chvíle klidu a pohody. Pro správné ovládání funkcí jsou zapotřebí kompatibilní stmívače a ovladače, které umožňují nastavení barev, chromatičnosti, intenzity a scén světla dle potřeby.

RGB+CCT LED pásek 24V od renomovaného výrobce Lux Miners poskytuje vysokou kvalitu zpracování s důrazem na špičkové mechanické vlastnosti a vynikající světelné parametry včetně širokého CCT spektra s rozsahem 2200-6500K. Při jeho vývoji a výrobě byl kladen důraz také na dosažení maximální světelné účinnosti (Lm/W) a přesnosti v definování vlnové délky RGB barev. RGBW pásek 24V můžete využít pro malosériovou výrobu svítidel a široké spektrum aplikací osvětlení v interiéru.

Důležité prodejní informace

• Metrážové zboží - součástí dodávky je metráž pásku ve zvolené délce (1-4m v celku) bez napájených napájecích kabelů. Požadujete-li napájení přívodního kabelu využijte související #tablink#sluzby#službu pájení##.
• Originální balení - zahrnuje elektrostatický obal, plastový kotouč s návinem pásku RGBWW2460E v délce 5m s napájenými vodiči (AWG22 15cm).

Podstatná technická informace pro CCT a RGB použití

Celkový příkon pásku 20W/1m je u technologie RGBWW rozdělen do 5ti kanálů. Barevné RGB (R= 3,3W, G=3,3W, B=3,3W) využívá 3 kanály, které standardně pracují v režimu  1+1+1=3. Chromatické CCT složky pracují se 2 kanály (WW=5W a CW=5W). Přičemž využití CCT kanálů má svá technická specifika:

• Doporučené CCT použití 1+1=2 (5W + 5W = 10W) - umožňuje použití bez omezení v systémech osvětlení, kde je samostatně ovládán každý kanál (CCT - 2 kanály). Může se přitom jednat o DALI, FIBARO, KNX nebo LOXONE a další kompatibilní #tablink#stmivace#stmívače a ovladače##.
• 10W/1m příkon - je složen z 5W (2200K) + 5W (6500K).
• Upozornění - při použití s většinou běžných CCT ovladačů nebo stmívačů bude dosaženo režimu 1+1=1 (5W + 5W = 5W). Tento scénář zapojení zaručuje konstantní úroveň jasu při CCT míchání barev nebo stmívání osvětlení viz. níže obr.

Jaké technické vlastnosti pro 24V RGBWW LED pásek RGBWW2460E by vám neměli uniknout?

Technické informace jsou nezbytným zdrojem údajů o produktu, které umožňují jeho správné pochopení a efektivní použití. Díky těmto informacím lze produkt využít naplno, v souladu s jeho specifikacemi, a dosáhnout očekávaných výsledků.

• IP20 třída krytí - RGBWW LED pásek RGBWW2460E je vhodný pro použití v interiéru s doporučenu provozní teplotou: -15°C až max. 60°C.
• DC24V provozní napětí - je bezpečné napětí pro domácí i komerční použití. Pro spolehlivé napájení doporučujeme kompatibilní #tablink#zdroje#napájecí zdroje##.
• 20W/1m příkon  (RGB=10W, WW=5W a CW=5W) - je vhodný pro barevné RGBWW osvětlení dekorativního charakteru.
• 60 LED /1m počet RGBWW LED diod na 1 běžný metr - při použití difuzoru lze dosáhnout mírně rozptýleného světelného efektu, avšak jednotlivé diody mohou být stále viditelné, což vytváří typický bodový vzhled osvětlení.
• ≈10cm dělitelnost jednotlivých modulů - krácení pásku RGBWW2460E je možné pomocí technických nůžek pouze na vyznačeném místě.
• 12mm šířka pásku - PCB (Printed Circuit Boards) s uvedenou šířkou může představovat určité omezení při instalaci, zejména v případě, kdy je potřeba pásky umístit do užších prostor, jako jsou například tenké profily. Vyberte vhodný montážní profil, který tuto šířku podporuje.

Světelné parametry pro 24V RGBWW ledkový pásek RGBWW2460E

• CRI80+ Index při 4000K - je obornou veřejností považován za dobrý standard, který zajišťuje přirozené a realistické podání barev osvětlených předmětů.
• ≈ 90Lm/1W účinnost při 4000K - obecně je považována svítivost 80-100Lm/1W za průměrnou. Vzhledem k technologii RGBWW 5in1 je však na vrcholu své kategorie.

Dostupné produktové varianty a jejich světlené vlastnosti

• CCT (Correlated Color Temperature) spektrum barev se světleným výkonem: WW-2200K (369,4 Lm/m | CRI 95+) - CW-6500K (501 Lm/m | CRI 95+)
• RGB (268 Lm/m | Red≈630nm , Green≈512nm , Blue≈460nm)

Doplňující technické informace pro 24V RGBWW LED pásek RGBWW2460E

Uvedené informace jsou určeny pro pokročilé uživatele, světelné techniky nebo montážníky. Slouží k detailní identifikaci technických parametrů produktu.

• 5in1 SMD3535 (Surface-Mounted Device) technologie - poskytuje vysokou účinnost v kombinaci s malou velikostí RGBWW čipů. Ty navíc umožňují 5in1 integraci LED diod RGB+CCT barev do jednoho pouzdra. Díky těmto vlastnostem je možné dosáhnout širokého barevného spektra s vyzařovacím úhlem 120°.
• Stmívání a ovládání RGBWW barev - všechny nízkonapěťové RGBWW pásky poskytují možnost stmívání a ovládání barev. Využijte kompatibilní #tablink#stmivace#ovladače a stmívače##.
• 3oz/ft² měděná vrstva PCB(Printed Circuit Boards) - zesílená měděná vrstva desky plošného spoje zajišťuje vynikající elektrickou a tepelnou vodivost. Poskytuje lepší světlené vlastnosti a chlazení, které zlepšuje celkovou životnost produktu.
• 3M 300LSE samolepící páska - je vysoce výkonná tenká lepicí páska. Odolá UV záření, vlhkosti i vysokým teplotám.
• 2roky záruka - na EFFECTIVE LED pásek RGBWW s označením RGBWW2460E je poskytována standardní záruka.
• EPREL (European Product Database for Energy Labelling) registrace - výrobek je zaregistrován v Evropské databázi světelných zdrojů.
• EAN (European Article Number) kód - celosvětově registrovaný EAN/GTIN (Global Trade Item Number) kód.
• CE-EMC, CE-LVC, CE-RoHS

#kalkulacka#

Rady a typy k montáži RGBWW pásku Lux Miners RGBWW2460E

Instalace RGBWW pásku RGBWW2460E 24V je vhodná profesionály a techniky s potřebným vybavením. Během montáže může dojít k poškození LED pásku vlivem nadměrného ohýbání, prohýbání, kroucení nebo neodborného pájení. Pájení napájecích vodičů na RGBWW pásek 24V nebo prodlužování jeho délky nedoporučujeme provádět bez předchozích zkušeností. Více informací se můžete dočíst v článku "jak zapojit LED pásek?". Pro montáž můžete využít také širokou nabídku #tablink#montaz#montážního příslušenství a kabelů##.

RGBWW LED páska 24V RGBWW2460E je na své spodní straně opatřena speciální oboustrannou lepenkou 3M 300LSE. Tato samolepící páska slouží k montáži na zvolený podklad (důrazně doporučujeme využít LED profily a hliníkové lišty pro osvětlení z důvodu chlazení a ochrany RGBWW LED pásku). Ten musí být hladký a odmaštěný. Připojení 24V RGBWW pásku k napájecímu napětí doporučujeme provést pájením.

Doporučení před prvním zapojením

RGBWW ledkový pásek RGBWW2460E charakterizuje vysoká technická kvalita, s minimem výrobních vad. Přesto vždy doporučujeme provést krátký funkční test před montáží pásku. Testujte pásek maximálně 45 sekund, přičemž je ideální mít ho odmotaný z kotouče pro lepší chlazení. Během testu zkontrolujte, zda všechny diody svítí rovnoměrně, neblikají a nevykazují jiné anomálie. Vyzkoušejte rovněž správnou funkčnost jednotlivých RGBWW kanálů. Pokud zjistíte jakékoli výrobní vady, okamžitě zahajte reklamační proces. Po montáži není možné spolehlivě rozlišit, zda se jedná o chybu způsobenou ve výrobě, nebo špatnou a neodbornou montáží.

#sluzby#

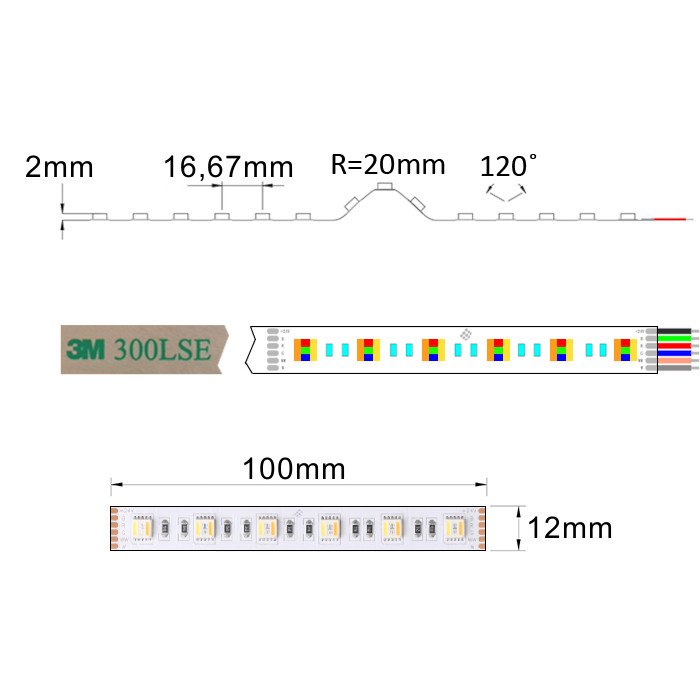

Technický výkres
