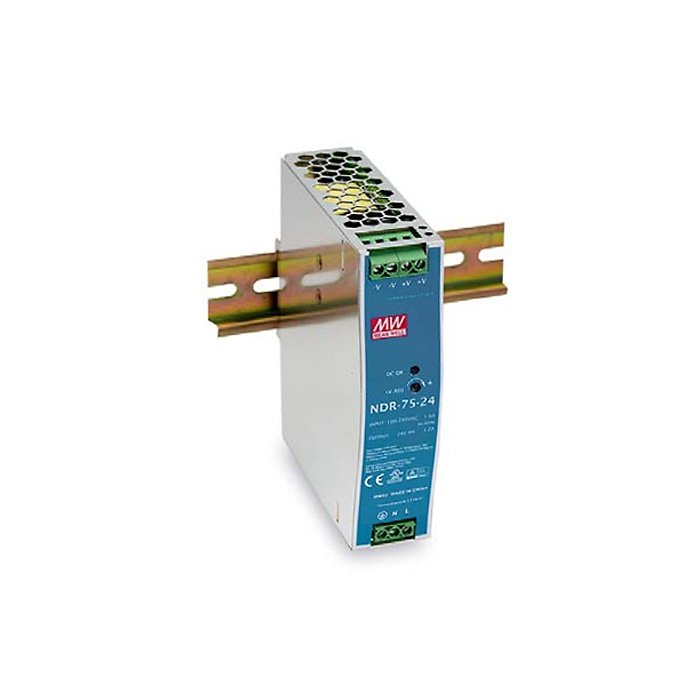

Zdroj na DIN lištu 24V 75W Mean Well
Kód: NDR-75-24Detailní popis produktu
Zdroj na DIN lištu 24V Mean Well NDR-75-24 je kvalitní a moderní spínaný zdroj, který Je vhodný pro stejnosměrné napájení nízkonapěťových elektronických zařízení. Díky širokému rozsahu vstupního napětí (90 - 264 VAC) jej můžete použit ve většině napájecích sítí po celém světě.
Hodnoty výstupu:
- napětí: DC 24 V
- proud: 3,2A
- výkon: 76,8W
jej předurčují také jako ideální napájecí zdroj pro LED pásky 24V v profi instalacích osvětlení kde je zdroj na DIN lištu NDR-75-24 umístěn v elektrickém rozvaděči stejně jako další řídící elektronika.
Napěťový zdroj 24V na DIN lištu Mean Well NDR-75-24 je nositelem vysoké technické kvality zpracování a použitých elektronických komponent. Kovové perforované šasi zajišťuje pasivní chlazení a ochranu zdroje dle třídy krytí IP20. Společnost Mean Well je respektovaným světovým výrobcem napájecích zdrojů s řadou skvělých funkcí, vysokou efektivitou a spolehlivostí provozu.
Zdroj 24V DC na DIN lištu Mean Well NDR-75-24 je spínaný zdroj s vysokou účinností 88% a certifikovaným počtem provozních hodin MTBF (Mean Time Between Failures) 486.2K @ 25°C. Navíc je vybaven řadou moderních funkcí pro bezpečné napájení:
- Ochrana proti přetížení
- Ochrana proti zkratu
- Ochrana proti přepólování
- Ochrana proti překročení provozní teploty (-20 až +70 °C)
- Indikace provozu svítící LED diodou
Montáž
Zdroj na DIN lištu 24V Mean Well NDR-75-24 je určen do rozvodných skříní. Pro připojení kabeláže je připravena šroubovací svorkovnice. Montáž a zapojení by měl provádět pouze kvalifikovaný odborník s potřebným osvědčením.
Vlastnosti
- Určen pro DIN lištu TS-35/7,5 nebo 15 do hluboké rozvodné skříně
- Možnost nastavení výstupního napětí (24 - 28V) manuálním potenciometrem
- Svorkovnice pro připojení kabelů
- Třída krytí: IP20
- Certifikace: UL, CUL, TUV, CB, CE
Upozornění
Spínané zdroje vyžadují z pohledu zajištění spolehlivosti a dlouhé životnosti výkonovou rezervu. Doporučení výrobců je 20% rezerva pro rezidenční projekty a 30% výkonová rezerva pro komerční provozy, kde se očekává provoz osvětlení na úrovní 12h / 7 dní.
Použití
- Pro napájení LED pásků 24V
- Pro napájení průmyslových i domácích kontrolních systémů a automatizací budov

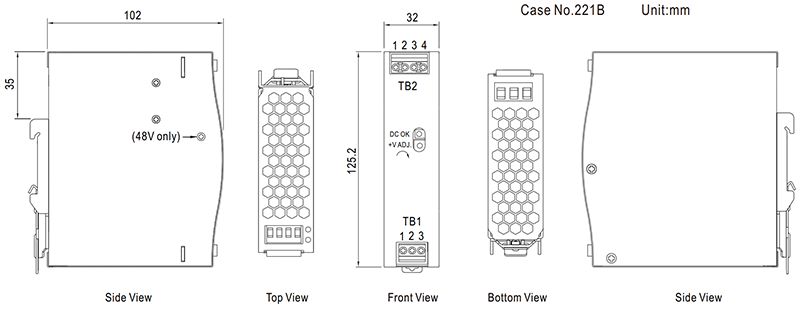

Technický výkres
Doplňkové parametry
| Kategorie: | 24V - LED zdroje na DIN lištu |
|---|---|
| Záruka: | 2 roky |
| třída krytí: | IP20 - interiérový (bez krytí) |
| výstupní napětí: | 24 V |
| regulace: | výstupního napětí |
| výstupní výkon: | ≤ 100 W |
| řada: | NDR |
| instalace: | na DIN lištu (do elektro rozvaděče) |
| další funkce: | tiché zdroje při stmívání LED stmívačem |
| typ zdroje: | napětový CV (constant voltage) |
| výrobce: | Mean Well |
| rozměry (š/v/h): | 32 x 125,2 x 102 mm |
| vstupní napětí: | 90 - 264 VAC / 47 - 63 Hz |
| krytí: | IP20 |
| maximální proudové zatížení: | 3,2 A |
| výstupní napětí: | 24 VDC |
| maximální výstupní výkon: | 76,8 W |
| rozsah regulace výstup. napětí: | 24 - 28 VDC |
| náběhový proud (studený start): | 35 A (230 VAC) |
