DMX stmívač pro LED pásky 5x5A

Detailní popis produktu

DMX stmívač pro LED pásky CCT, RGB, RGBW, RGBWW, jednobarevné Sunricher SR-2108EA-5CH je zařízení sloužící k regulaci intenzity a mixování barev osvětlení LED pásky v aplikacích scénického osvětlení DMX (Digital Multiplex). PWM DMX LED stmívač podporuje verzi DMX512 s funkcí RDM (Remote Device Management).

Výhodou je také možnost ovládat DMX stmívač pro LED pásky Sunricher pomocí PUSH-DIM tlačítkového spínače. V tomto režimu se upravuje intenzita všech kanálů současně. DMX LED stmívač SR-2108EA-5CH můžete využít pro tyto scénáře zapojení:

• RGBWW - 5x 5A - 5A na kanál (možnost připojení a ovládání 1x RGBWW LED pásky)
• RGBW - 4x 5A - 5A na kanál (možnost připojení a ovládání 1x RGBW LED pásky)
• RGB - 3x 5A - 5A na kanál (možnost připojení a ovládání 1x RGB LED pásky)
• CCT - 2x (2x5A) - 5A na kanál (možnost připojení a ovládání až pro 2x CCT LED pásky)

DMX stmívač na LED pásky CCT, RGB, RGBW, RGBWW nabízí modulární využití a vzájemnou kompatibilitu se všemi DMX systémy což umožňuje vytvořit složité konfigurace osvětlení s různými scénami. Přidáváme další charakteristické funkce jednotky SR-2108EA-5CH:

• Maximální zátěž DMX stmívače pro LED pásky je 5x 5A při 12V - 300W, při 24V - 600W (pro vyšší příkon osvětlení je třeba využít LED zesilovače signálu).
• Podporovaný protokol DMX512
• RDM funkce - pro obousměrnou komunikaci a lepší konfiguraci včetně monitorování jednotky
• Výstupní rozlišení PWM signálu (8 bitů nebo 16 bitů) - výchozí nastavení 16bit
• Možnost nastavení frekvence PWM signálu 500hz-30kHz - 10 přednastavených úrovní
• Nastavitelná hodnota křivky stmívání paprsku GAMMA 0,1-9,9 s možností volby mezi logaritmickým a lineárním stmíváním
• Paměť na poslední nastavenou hodnotu při výpadku proudu.

Napájet DMX stmívač pro LED pásky Sunricher SR-2108EA-5CH je možné pomocí LED zdroje. Doporučujeme vybrané zdroje pro PWM (Pulse Width Modulation) stmívání, u kterých jsou případné rušivé zvukové projevy potlačené na téměř neslyšitelné minimum..

DMX stmívač LED pásků CCT, RGB, RGBW, RGBWW Sunricher SR-2108EA-5CH je sofistikovanou PROFI jednotkou pro ovládání osvětlení. Společnost Sunricher je respektovaným světový výrobcem inteligentních osvětlovacích řešení. Tato společnost je známá technickou kvalitou a inovativními produkty, které splňují nejvyšší standardy bezpečnosti, účinnosti a designu.

Montáž

Konfigurace je možná přes DMX sběrnici nebo manuálně pomocí tlačítek kdy se veškeré údaje zobrazují na display. Pro programování regulace osvětlení DMX je třeba odborných znalostí. Pro připojení přívodních i odchozích kabelů je připravena šroubovací svorkovnice. Univerzální DMX stmívač LED pásků SR-2108EA-5CH doporučujeme profesionálům v oboru.

Vlastnosti

• Stabilní a spolehlivý DMX stmívač CCT, RGB, RGBW, RGBWW LED pásků
• Napájecí napětí: 12 - 36 VDC
• Zátěž LED přijímače: 5x 5A
• Provozní teplota: 0 - 40°C při vlhkosti 8 - 80%
• Certifikace: CE, TUV, ROHS, DMX
• Kompatibilní s DMX standardy DMX(1990), DMX512-A, RDM V1.0 (E1.20 - 2006 ESTA Standard)

Použití

• DMX stmívač LED pásků
• DMX regulace LED pásků

Technický výkres

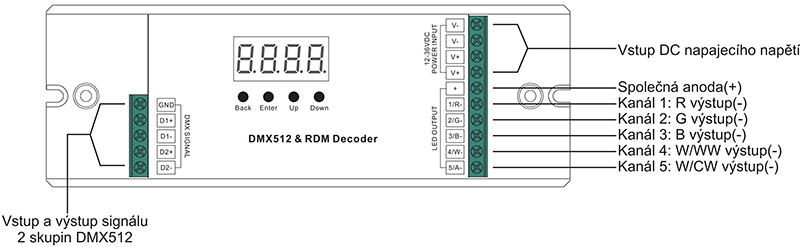

Popis svorek

Schéma zapojení
