Detailní popis produktu

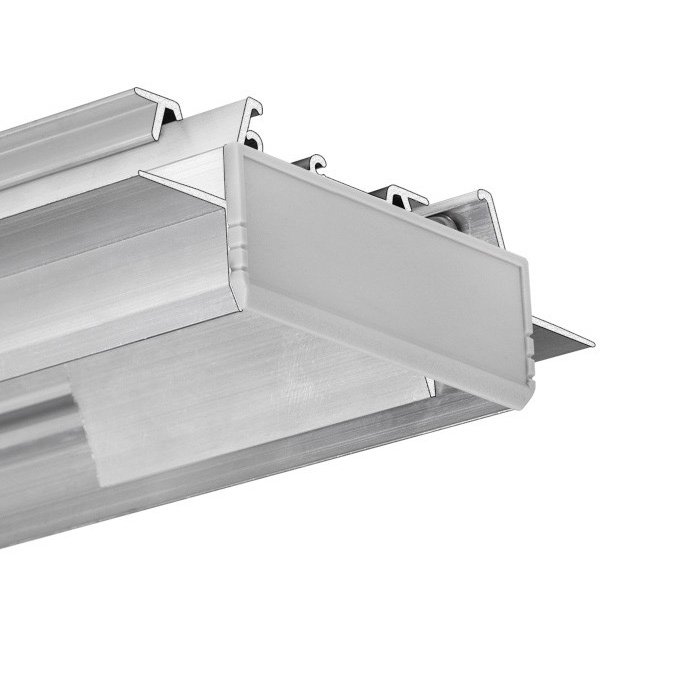

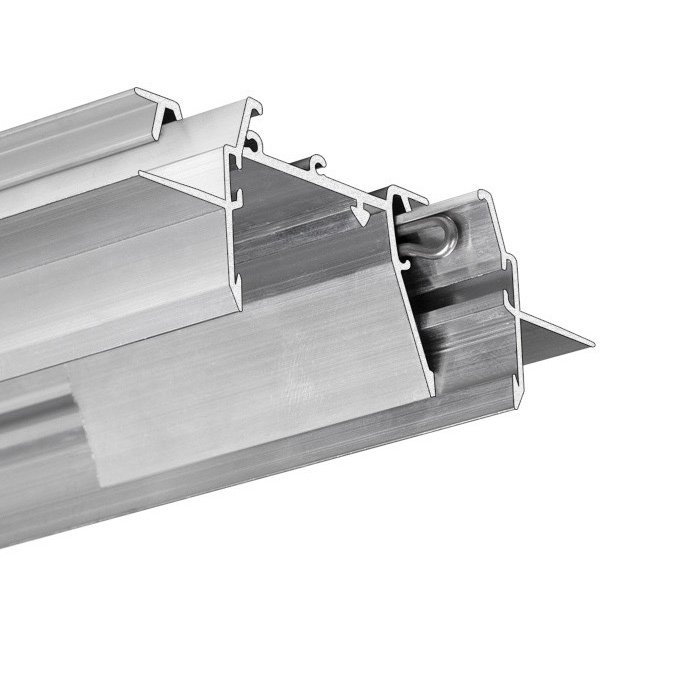

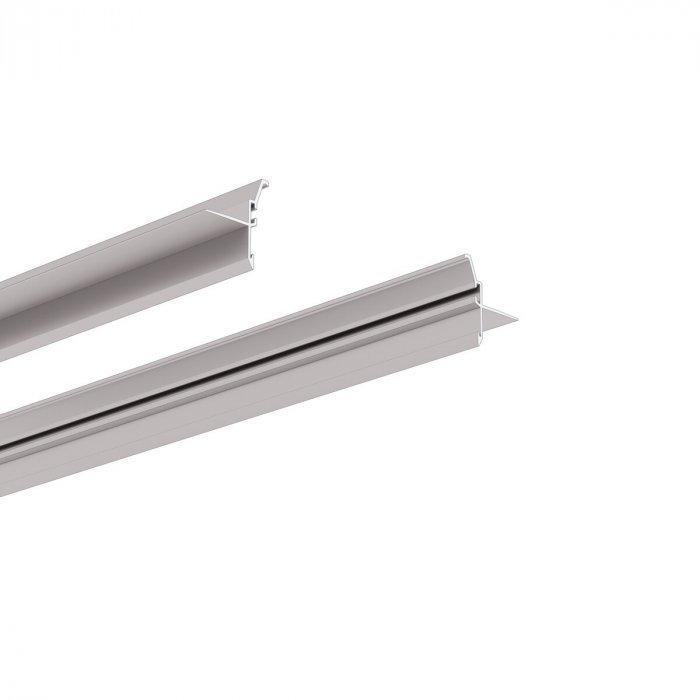

Stropní montážní lišta KLUS MOD-KR-TEK je hliníkový LED profil vhodný k sestavení profesionálního LED svítidla do sádrokartonu. Jedná se o boční profil k vestavbě do sádrokartonového podhledu. Celá sestava profilů, která vede k výrobě kompletního svítidla se nazývá MOD-TEK-50 s LED profilem OMODO-50 nebo MOD-TEK-100 s LED profilem OMODO-100. Tato sestava slouží k výrobě vestavěného stropního lineárního osvětlení v sádrokartonu. Zabudované liniové svítidlo v sádrokartonu pomocí tohoto systému je zcela bez rámečkové. LED profil MOD-KR-TEK je v povrchové úpravě neanodizovaný hliník. Součástí dodávky je pouze hliníková LED lišta. Spojovací a další montážní příslušenství naleznete v .
LED profily a veškeré příslušenství od společnosti KLUSDESIGN je vyrobené v EU. KLUŚ = 100% kvalita, promyšlená řešení a splněná očekávání. LED svítidlo vyrobené z hliníkové LED lišty osazené LED páskem je moderní designové řešení osvětlení.
Montáž

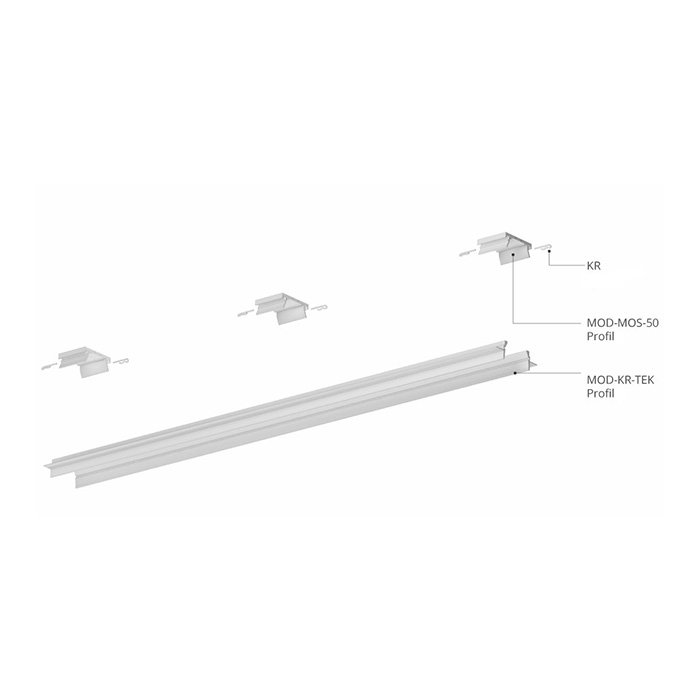

Montáž sestavy profilů MOD-TEK-50 nebo MOD-TEK-100 je pro opravdové profíky v oboru. Doporučujeme ji svěřit firmě a neprovádět ji svépomocí. Systém se skládá z těchto součástí:
- tohoto bočního montážního profilu MOD-KR-TEK
- montážního můstku MOD-MOS-50 s LED profilem OMODO-50 nebo můstku MOD-MOS-100 s LED profilu OMODO-100
- zpevňujících pružin KR
- uchycovacích pružin do sádrokartonu RAM-1
- dále pak LED profilu OMODO-50 nebo OMODO-100, difuzoru, záslepek a dalších drobností
Montáž LED profilu MOD-KR-TEK začíná plánováním. Před samotnou stavbou sádrokartonového stropu nebo podhledu je třeba zabudování osvětlení vzít v potaz. Velmi obtížně jde profil MOD-KR-TEK zabudovat do již existujícího SDK stropu či podhledu. LED lišta MOD-KR-TEK má hloubku cca 26mm. Při využití běžných sádrokartonových desek o tloušťce 12,5mm dojde k tomu, že profil MOD-KR-TEK zasáhne do nosné hliníkové konstrukce. Proto je dobré uzpůsobit konstrukci rastru profilu MOD-KR-TEK dříve než je sádrokartonový strop vyroben. Problematiku zasahujícího LED profilu MOD-KR-TEK do do rastru lze řešit dvojím záklopem sádrokartonového stropu či podhledu. Práce se systémem MOD-TEK-50 nebo MOD-TEK-100 začíná složením rámu svítidla z bočního montážního profilu MOD-KR-TEK a montážního můstku MOD-MOS-50 nebo MOD-MOS-100. Pro samotné vložení rámu svítidla složeného do sádrokartonu je třeba předem vytvořit drážku. Do drážky se profil MOD-KR-TEK nainstaluje za pomocí tmelu pro sádrokartony. Následuje přelepení mřížkou nebo páskou pro sádrokartony, aby spoj mezi LED profilem a SDK deskou nepraskal. Poté se profil tmelí, brousí a maluje malbou. Konečnou fází je vložení osvětlovacího profilu OMODO-50 nebo OMODO-100. Velká výhoda celého systému MOD-TEK-50 nebo MOD-TEK-100 je v tom, že svítidlo může být osazeno LED pásky ve výrobní hale a na místo montáže může být dovezen sestavený komplet, který se vsadí do připraveného rámu v sádrokartonu. Pro spojení více hliníkových LED profilů do jedné linie využijete úhlové nebo rovné spojky. Ty se zavlečou do příslušné kolejnice na LED profilu a dotáhnou imbusovým klíčem.
Vlastnosti
- Boční montážní profil pro komplexní systém osvětlení MOD-TEK-50 nebo MOD-TEK-100
- LED profil je vhodný pro světelné linie bez viditelných hran
- Volitelné délky 1m, 2m a 3m
Použití
- Liniové LED stropní osvětlení v sádrokartonu
- Lineární LED stropní osvětlení v sádrokartonovém podhledu
- LED osvětlení sádrokartonových podhledů
- LED osvětlení sádrokartonového stropu
- LED liniové bezrámečkové systémy - zapuštěná svítidla bez rámečků
- Světelné linky a linie v sádrokartonu

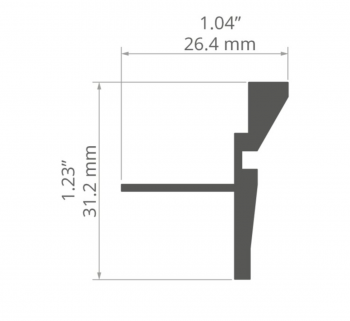

Technický výkres
Parametry produktu:
| EAN: | Zvolte variantu |
|---|---|
| povrchová úprava: | neanodizované (neeloxované) |
| barva: | stříbrná |
| šířka profilu: | 0-27 mm |
| typ montáže: | vestavná |
| spojování profilů: | ZM - malý zámek |
| délka profilu: | 1 m, 2 m, 3 m |
| sku kód: | A02052N |
| výška: | 31,2 mm |
| šířka: | 26,4 mm |
| tolerance délky: | ±1% |
